Peut-être avez vous suivi
nos aventures en Corse...
Dans ce cas, vous comprendrez pourquoi je rédige cet article sur le changement du barillet (serrure) de mon top case.
Pour toi, petit scarabée qui déboule sur ce blog pour la première fois, j'ai cassé la clé dans la serrure l'an passé (et donc abîmé cette dernière)...et la clé restante se casse en deux (la ferraille se désolidarise du morceau de plastique rouge).
Voici donc quelques explications pour changer votre barillet en 5 minutes chrono (pour les non bricolo).
Étape 1 : Démonter les 4 vis à l'intérieur de votre top case (sur la photo désignées par les flèches rouges).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj4YGq7qSF4Nkp5cefHCKkjKx0HEEa1l-tPOUIAsB4HrDSL80U2ZGMkV9sVK07wHLklNakmoLWFfQQNwVeJNaCHFD8H_fp799y_JI79cOGsmf1bQlUnph9DJdhyCksPoxtquYAPFSFpDcg/s1600/20151027_215306b.jpg) |
Dévisser les 4 vis |
Étape 2 : Enlever doucement (pour ne pas tout démonter) la partie extérieure du top case (qui contient la serrure).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfNtRNRhi1iS7ExNChnV6tQUqp9w2JGkbhRrCYG9zub6z2peO_fPBaZaVwKDXsqnifbWhhcUWd4fmlwRkzu8aXB_YT8qzFR6QtdqOlIVehgg_qeREAf1kPmwhDno7AKrAlGbq1c6NIMFE/s1600/20151111_161204b.jpg) |
La partie à retirer |
Si vous avez suivi la démarche, vous devez vous retrouver avec cette pièce dans les mains :
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgBT-rNp-GcfV2rYB3m0KqlIias-ic2lvtaNkUeHjQCaC1C5oGL-pVucnhrsiqygfQzVSStSBdSJ1mhZojowQzMdTbwzAAlTQG1CbG6Ggmy2VVi4C2jsuPKEaowMh1uLuAwju5O3fFejtg/s1600/20151027_220726.jpg) |
Vue de l'intérieur |
Étape 3 : Enlever la bague qui tient l'ensemble de la serrure. Maintenez bien le bloc avec votre main au risque de perdre la bille qui se trouve en-dessous de ce dernier.
La flèche rouge désigne la bague à retirer.
Les flèches noires indiquent le sens dans lequel il faut tirer les bords de la bague pour l'ôter.
La flèche jaune désigne le bloc à maintenir pour ne pas perdre la bille au-dessous.
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1MfHSpfqq2wPAPnwLaL4POqocdiBfoTKL3lGsKN0HNk9msDFhguvwAER_UYMOR1fzPtMYRj2qerSj07yeyDHqEufMooX5fJQryn_4lD_nStBSsmjJqsMEJ-Zc3tCkrFvSFKr6Zh6LHeI/s1600/20151027_220816b.jpg) |
Retirer la bague |
Après retrait de la bague et du bloc gris, voici le résultat (photo ci-dessous). La bille se positionne sur le ressort (flèche rouge).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg2RAxPTRX5MG1UhwiUe8QsqS52i0coFzpDDILyqdR_XNAGISg1lQlVoAbJ5LP7f4o2q4Cp__koP_lIouyyO9AYTk5TlthKQMXMKF-5QVoACBwNoSbk1QJnKaY0f92RhMEmUxUEKuno2mI/s1600/20151027_221047b.jpg) |
Attention à la bille et au ressort |
Étape 4 : Pousser le bloc où se situait le barillet (flèche rouge).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjhNhyphenhyphenISGlivSWqoc89XH3xK02OhxbpJT3RnR3s8tZHHY02xUWWwNFi92DrbqahB2UeeReY5sF80bcXbZHgWNDCRu35ECA7AEQPdfl4hSdbi-9ddGhbF4Iq9nOivy2Qh8Rw2xaoNj2CFk8/s1600/20151027_221209b.jpg) |
Retirer les 2 cylindres - vue intérieure |
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEifJOkhu4kw5T5Db5TSvbtWQbzoJSCXaPwfjmsBxev5U6J-NyVM-7mdzTrdcSVHb3kTr2jFb78PastmMI4xA1s2K4lAMuGjWEpx30fOiiMfTHPXja7uCULRfV__VcaAvFdEAfZ7Ew81NCI/s1600/20151027_221314b.jpg) |
Retirer les 2 cylindres - vue extérieure |
L'étape de démontage est terminée.
C'est parti pour le remontage :)
Étape 5 : Mettre le bloc où s'insèrera le barillet (flèche rouge).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUNa7xMuo2sMRXvkCgYReDwjZIIoEnnJoCkVOewBvqr6MPargs9W3EAXuLo6vrQU6s2-d6AoOS-R_5Wfqw6Tjh6KSoy1eypg182xZ6njwSJYKhwLK0_iGMUsnMFbgCoE3lZbd06l-zQbc/s1600/20151027_221347b.jpg) |
Mise en place du nouveau cylindre - Vue extérieure |
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjPfoaSrgZ5mKmB-6KRHeQnqD5w2jcxTvZBRvObuUv3zfa62AlLkxg2pA6m5xfalOWzNMJloFjO72IDun730hXr89sNOmzObD3-f_EkouN0b3Npk2s7bKg-rukAZKCEAUdZXgUWLCfdrJE/s1600/20151027_221510b.jpg) |
Mise en place du cylindre - vue intérieure |
Veillez à bien insérer ce tube au maximum (au ras de la pièce plastique).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg6c8qU7oXCCR_736kxhccKBCAGCUgtLUyPve_4_PaKyt2qzkHzB6QlO0lRaqSzXGr-yG3LnOEeC856NAeN13uSiobO2ZVKGgKm7b-hhtg1Vj95Kp8Ptqqh5LKUw6xw1I31-1yGozLAhzU/s1600/20151027_221518.jpg) |
Insérer le cylindre au ras de la partie plastique |
Étape 6 : Insérer le barillet dans le tube précédemment installé (à l'étape 5).
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgRylq9s5DRPx2ERTgVMDjjJquqyoufm36Pk_0Yey3IGneJu6XRHF91krm_b91b4miNsPXbZmK9VcDwkHT8OhiXm0IWSGqCpe5FRAlC4Uh76P9X7OtLP7PnopoNjgZhS8rPbNogPENw43o/s1600/20151027_221557.jpg) |
Le nouveau barillet |
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEig04bG4seZnIwefky3vRL5Az1l7zgLyIikbuOV9KPpO59OKlZonSEBZNC9-WNy9PMcMmBjmEtnGAfy8S0Y3kx36ADCcpBwEJ9GJ545aOP-UzujWX0p2VuGcg8xDyKQ9afNoR7eB4XlqSA/s1600/20151027_221611b.jpg) |
Mise en place de la nouvelle serrure - Vue extérieure |
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEinRoxp_ISomKJv5VHfO39AOhz7ZNI729YzjWn_rZVD2xXypVYnddlw_NdMFn-Zp3oESu7vP6Sd9XIcEguvZf7KJv_FDMf306trpIWWQjO1EMlgtj0PehG886hbSpJSZ_-GdsYhCS422p8/s1600/20151027_221629.jpg) |

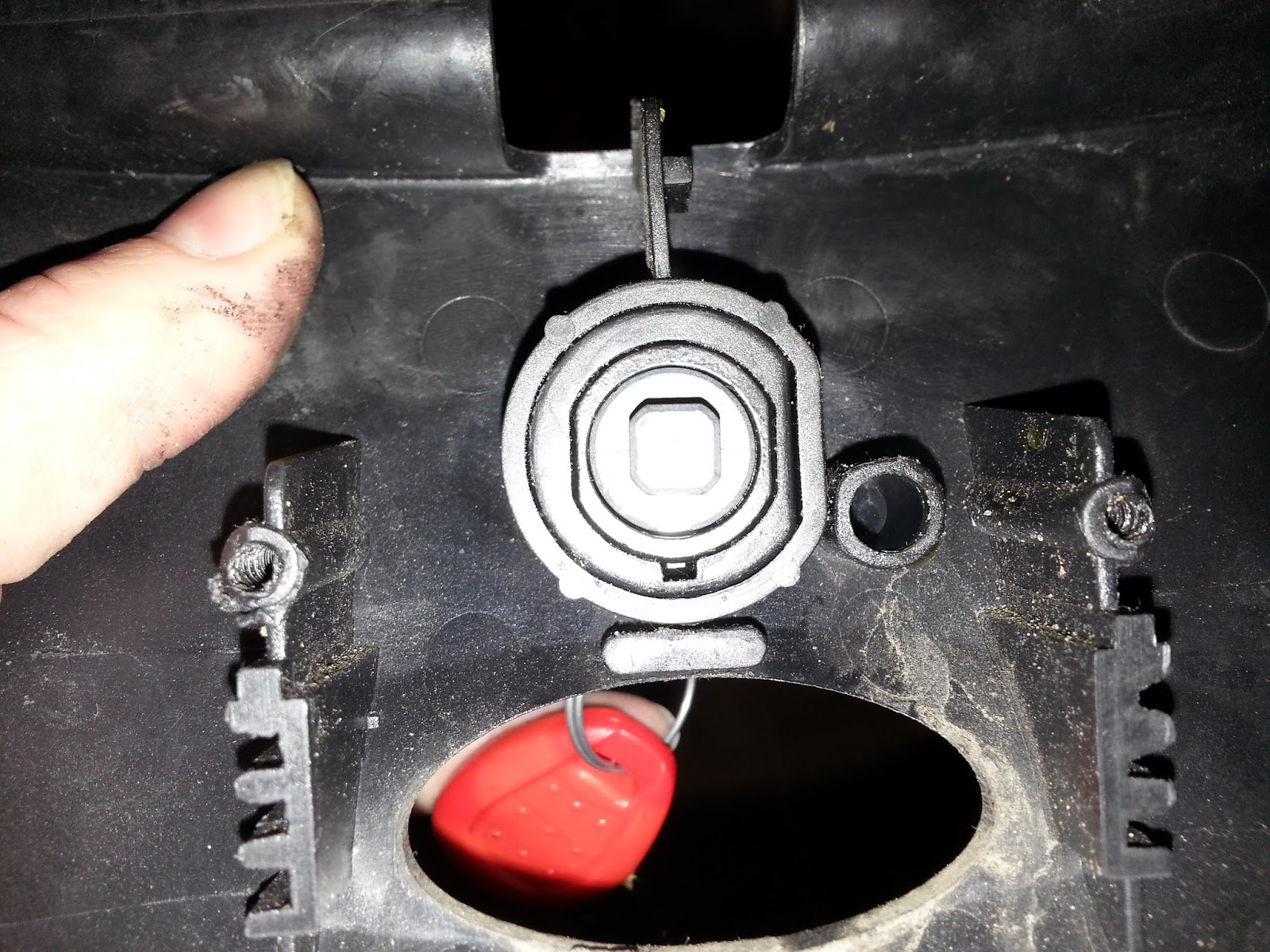

Mise en place de la serrure - vue intérieure |
Étape 7 : Remettre le ressort et sa bille (flèche rouge). Poser délicatement le bloc en ferraille par dessus. Afin de remettre la bague (que l'on a retiré à l'étape 3), il faut bien appuyer sur le bloc en fer.
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEheDNmOaoJp9UzqDssw8jPum3MwFEcNDvUmAb9Ka-AAsz3y_4XBcKDI0SHx4VJSnY2fw7pRf3nvsDkg5j_myNQoOtBZTkOBuJZ1OXSvGmgT-1YAEkfeSqzoNJ2sXBsbo1GL8cfFQ_vrrNY/s1600/20151027_221657b.jpg) |
Replacer le ressort et la bille |
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhBlz-PdYVVEovD2zVVPBwpcRO657vkgXS0p2wIbc1WweRsg4OyqTWvW3cqhjsVftR_Dqg6JMN80O4sXCpNMVFPX4BfN7BvYahlbhrg68BLjXH7ADJ0aK-WP-HTcMhcKYxAdw1kiQLkfO8/s1600/20151027_222525.jpg) |
Remettre la bague |
Étape 8 : Une fois la bague installée, remettre la partie plastique (contenant la serrure). Commencer par le haut de la pièce pour finir en insérant le bouton rouge (qui sert à ôter le top case de la moto), le bas de la pièce plastique.
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiYjTobnQYAqf1RZiskuvd-CMIVWiuNLkDMRCRLGnNCgi-256oKkZcx5bSTp_pHyoE7g338_2SxX0fdrUPMpBCJ3aRvbmoWdVbZWGK-j5xQr237a_tKbGWEcmP74ulwTPCUyzSwFlL0qmY/s1600/20151027_222613.jpg) |
Replacer la partie plastique |
Étape 9 : On y est presque ! Remettre les mêmes vis que lors de l'étape 1.
Voici le résultat...mon top case est prêt pour de nouvelles aventures !
![Top case Kappa Top case Kappa](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhdYXvGkEdZAAKVjS8mqHqaB-h0kVKdrp8aPNZJdJmwx8z3ADV7OYX9Ay7TFVPNjTKG8aMoaUCTdNSIy3X0vl9lZG7-UQxjEk_LKU0jpiK599Qgud7lENNtVsIQ40fWA_AHhFEVTc8o-c4/s1600/20151027_223110.jpg) |
Well done ! |
